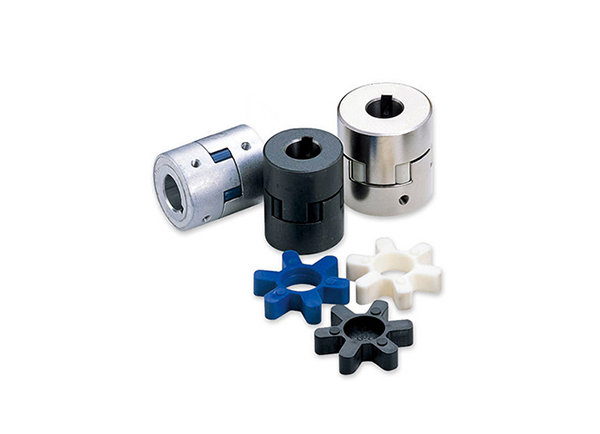

椿本Tsubaki夹爪式挠性联轴器
1．特点
丰富地加工孔轮毂标准在库
加工孔种类有78种，孔径组合达544种，能对应广泛的轴孔组合。
最适于电机的直连
适于高速、低转矩的设计，可对应通用电机的各种尺寸。
可选中间体
按照用途选择中间体。
简单构造且紧凑
由3个零部件简单组成且结构紧凑。只需轴向移动，就能进行产品的拆装。
低价
彻底的经济型设计，是与电机直连产品中最便宜的联轴器。
表面处理规格轮毂，铝轮毂作为标准型
由表面处理型轮毂同聚氨酯、热塑性聚酯弹形体中间体所组成，具有优秀的耐腐蚀性。
铝轮毂作为标准品。
2．构造
中间体
S型=丁腈树脂
M型=聚氨酯
H型=热塑性聚酯弹性体®
※热塑性聚酯弹性体®
是杜邦公司的注册商标。
轮毂
铁系烧结合金
※L190，L225 是铸铁

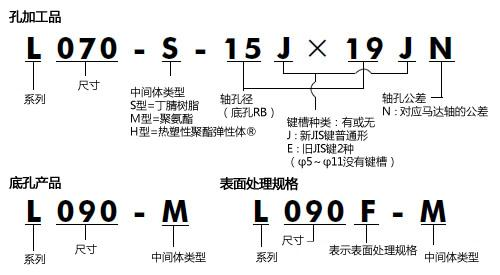

3．型号表示举例
4． 夹爪式挠性联轴器 各类中间体特性
夹爪式挠性联轴器按照中间体的种类和尺寸的不同分为S，M，H 3种类型以供选择。

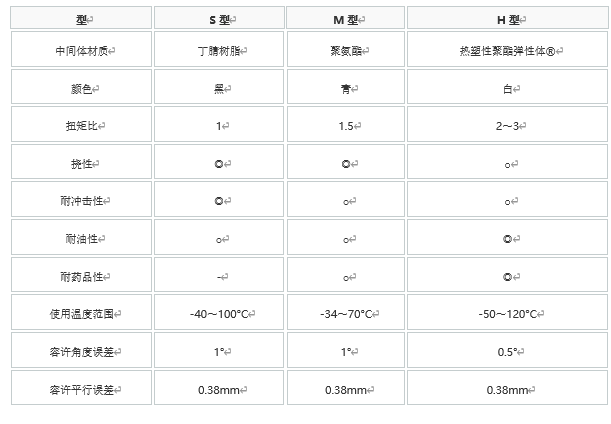

各型的特性一览表
※热塑性聚酯弹性体®是杜邦公司的注册商标。

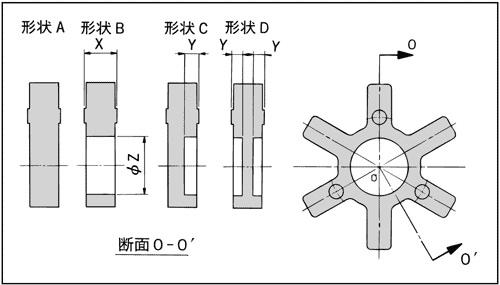

中间体形状

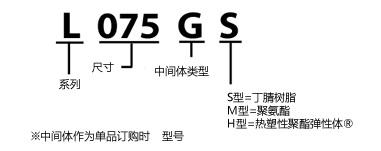

型号表示
