F系列
可使用电池电源，推力在100N{10.2kgf}～400N{40.8kgf}的简易型电动缸。
使用另售选配体，可在交流电源（单相100v/200v）行程中急停，能根据用途选择最适合的机型。
• 咨询
• 椿本链条(上海)有限公司
1． 特点
小型·轻量，有效利用安装空间
工作部和电机部直交的简易设计。夹板夹具是直交方向其它2个方向为空置，不会干涉对方设备，有4个方向的安装方式可供选择。
可在室外使用
最适于室外型的农业机械和立体停车场等场合使用。
电源电压自主配制
DC电源型以(DC12V, DC24V)为标准,通过AC适配器(另售配件)并用，可使用交流电源。(LPF010, 020, 040类型)
丰富的选配件
位置检测装置、过载检测装置等丰富选配件供您选择。
2． 构造

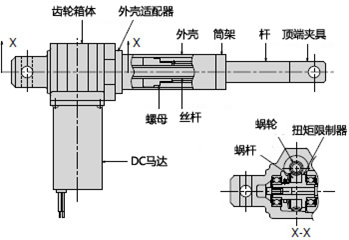

• 上图为LPF100～LPF300构造图。
3． 型号表示举例
(1) 额定推力
010: 100N｛10.2kgf｝
020: 200N｛20.4kgf｝
040: 400N｛40.8kgf｝
100: 1.00kN｛102kgf｝
200: 2.00kN｛204kgf｝
300: 3.00kN｛306kgf｝
600: 6.00kN｛612kgf｝
(2) 行程 (表示举例)
0.5: 50mm
1.0: 100mm
1.5: 150mm
2.0: 200mm
(3) 选项
无符号: 标准型
L: 附带2个行程调整外部LS
(行程50mm的机型无法安装)
K2: 位置检测内部LS付
(不可同P的并用/LPF600无法制造)
P: 附带电位器
(不可同K2并用/LPF600无法制造)
J: 附带防尘罩
注)每个推力通过速度来确定。
使用型号导航可自动合成型号

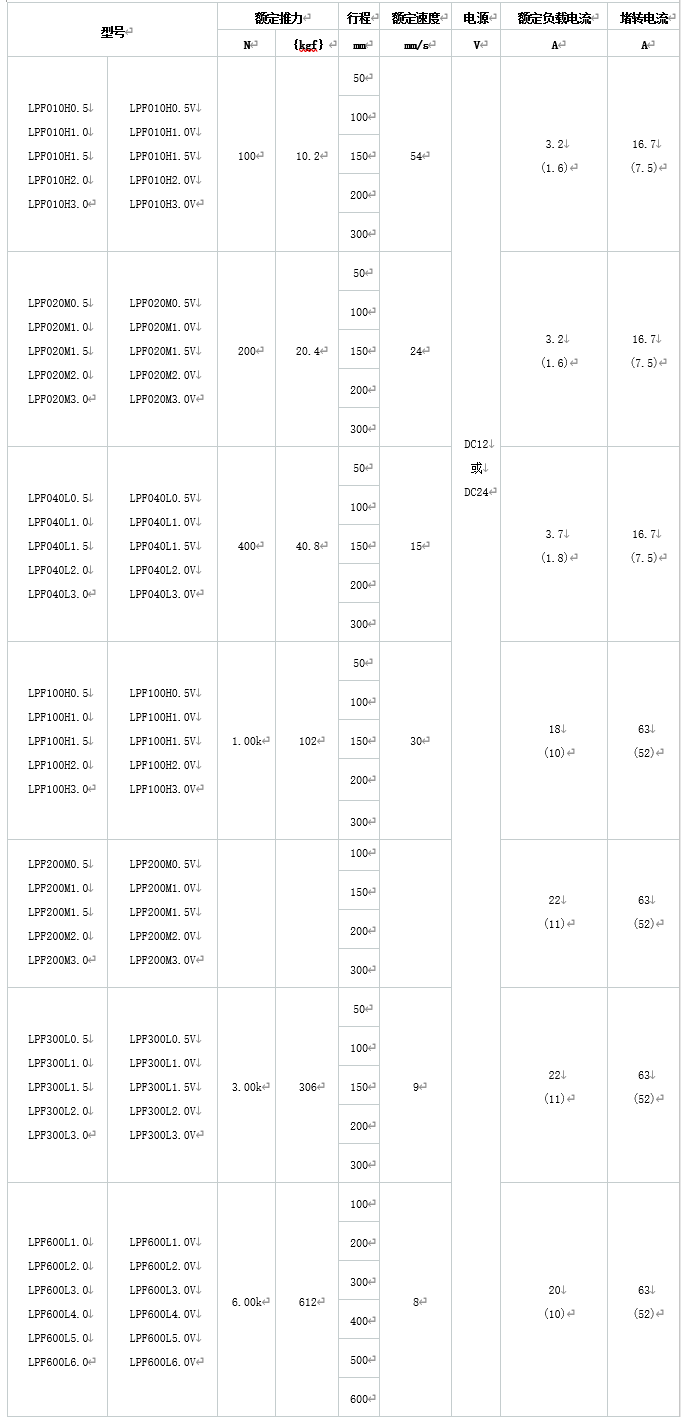

4． 标准规格
• 请考虑堵转电流值，使用时保证有足够的电源容量。
• 表中的( )的数值为DC24v时的电流值。

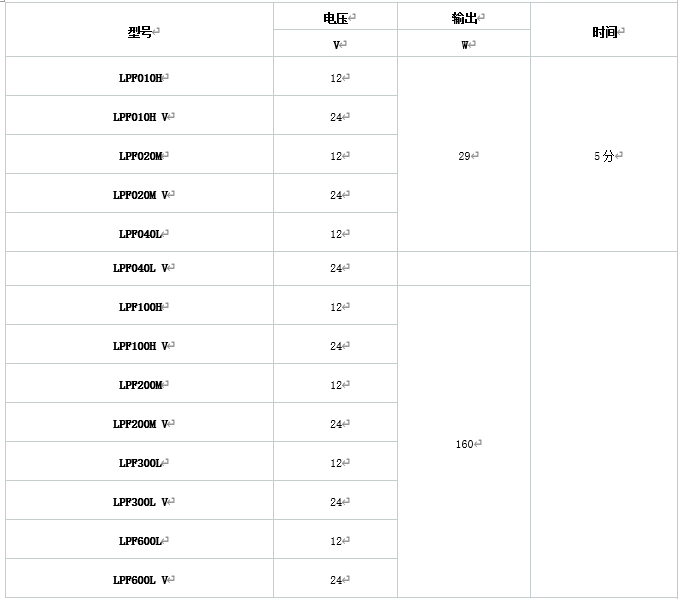

5． 电机规格
6． 选项类
关于选配件，请通过页面上方的「尺寸·产品规格」按钮进行到产品详细信息画面后，进行确认。
