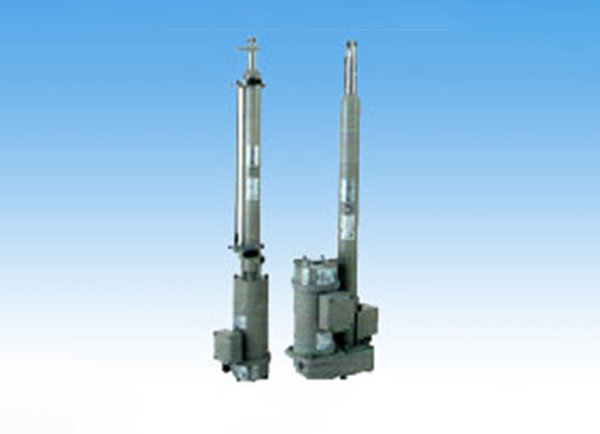

G系列
以国际标准为基准，全面升级型的小型新产品。
提升性能，扩大产品种类，标准化产品最多达9000余种。可根据用途选择最适合的机型。
进一步扩大动力缸用特殊制动电机的范围。(2014.10.01)
动力缸 制动电机升级的通知
• 咨询
• 椿本链条(上海)有限公司
1． 特点
丰富的类型
基本型有630种，加上选配件后标准化机型可达约9000种。
稳定的高效率·长寿命
使用为动力缸专门设计的调心型梯形螺杆和与之匹配的优质螺母材料，以实现稳定的高效率和长寿命。
※动力缸G系列使用梯形螺杆。
※高频度，长寿命使用的场合，建议采用滚珠丝杆类型。速度记号所表示的丝杆类别。
速度记号所表示的丝杆类别
肃静运行
通过静音DC电机（带刹车）驱动时，可大幅减低启动·停止时的噪音。
出色的速度稳定性
通过感应电机驱动丝杆使螺母（负载）前后运动的基本构造，不会受负载变化的影响以实现稳定转速。
3C认证产品特型对应
基本交货期: 船运4周

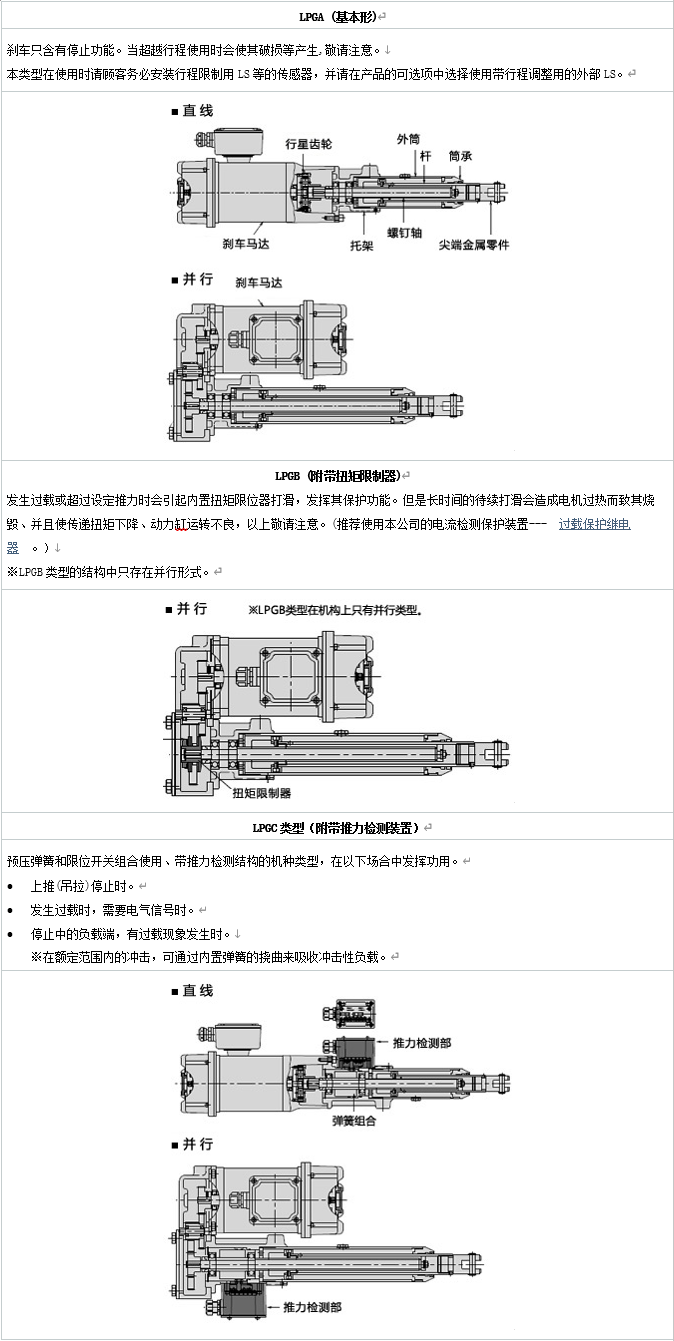

2． 各类型(保护装置)的区分使用·结构
3． 型号表示举例
(1) 系列
LPGA: 基本型
LPGB: 附扭矩限制器
LPGC: 附推力检测装置
(2) 额定推力
070: 700N｛71.4kgf｝
100: 1.00kN｛102kgf｝
150: 1.50kN｛153kgf｝
300: 3.00kN｛306kgf｝
(3) 行程 (表示举例)
2: 200mm, 3: 300mm,
5: 500mm, 10: 1000mm
(4) 电压记号
无符号: 200V級
200/200/220V 50/60/60Hz
V: 400V級
400/400/440V 50/60/60Hz
V1: 380V/50Hz
V2: 380V/60Hz
V3: 415V/50Hz
V4: 460V/60Hz
(5) 选项
无符号: 标准型
M: 止转规格
L: 附带2个冲程调整外部LS
K2,K4: 位置检测内部LS
P: 电位器
R: 旋转编码器
C: 夹板夹具
I: I形顶端夹具
J: 防尘罩
• 行程必需根据惯行量来选定。
• LPGC类型的止转规格无法制造。
• 夹板夹具无法同（K2，K4，P，R）共用 。
使用型号导航可自动合成型号

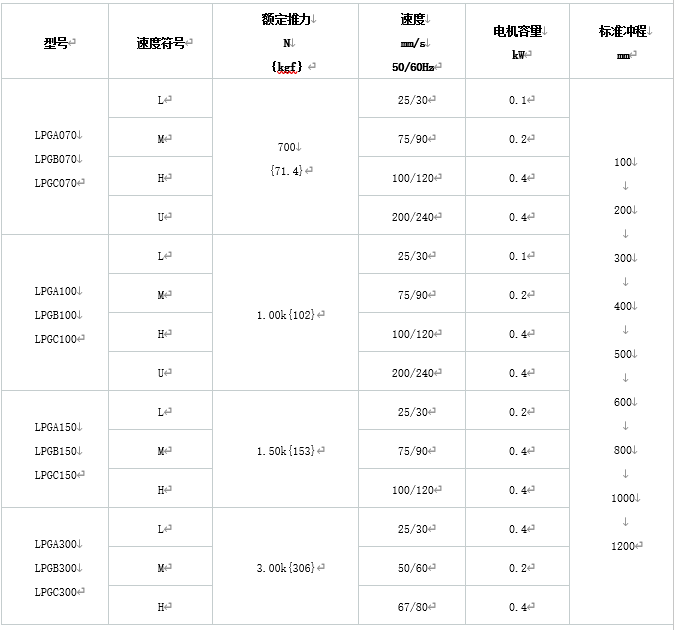

4． 标准规格
• 并行形式可制造。
• LPGC型不可制造。
• U速时上推停止无法使用。
• LPGC只为0.2kW。

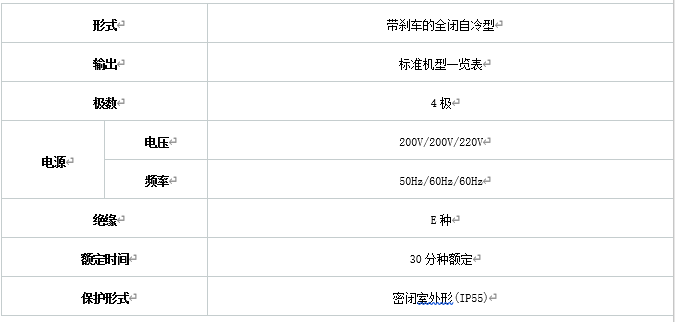

5． 电机规格
• 上述以外的400/440v、异电压也可制造。
6． 选项类
关于选配件，请通过页面上方的「尺寸·产品规格」按钮进行到产品详细信息画面后，进行确认。
