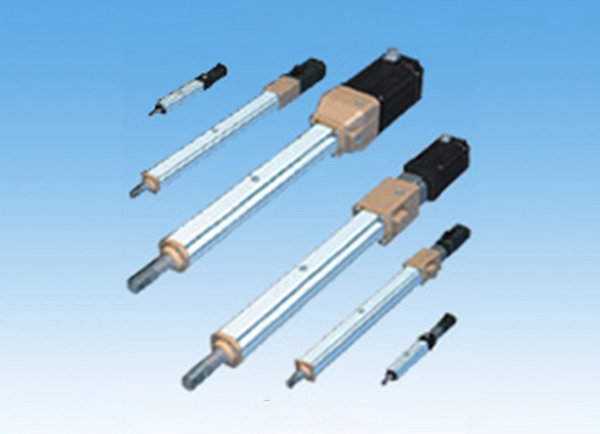

环保系列 伺服型
宽幅的速度·推力对应的模组化动力缸。
由于采用本公司的精密行星减速机(PAT-B)以延升产品线，降低伺服电机容量，与轻量·紧凑化一起实现初始成本的降低。而且，备有各公司伺服电机安装用代码。由于安装代码化，可实现机型显示的一致性。
符合RoHS指令
• 咨询
• 椿本链条(上海)有限公司
1． 特点
最大限度的发挥伺服电机特性
高效率滚球丝杆和高刚性·轻量的膜片联轴器的组合，以最大限度发挥伺服电机的性能。
实现高精度的停止
采用高精度滚珠丝杆，保证高精度的停止。复位精度±0.02mm，停止精度±0.1mm以内，即使装有精密行星减速机时，精度也不受影响。
附带精密行星减速机时
随着伺服电机的尺寸缩减，可减小周边设备尺寸，初始成本降低的同时，降低耗电量以削减运行成本。
可选伺服电机
能装配顾客要求的伺服电机。报价时，请联络伺服电机的厂商名或安装代码。
实现高速·宽幅的推力范围
可以在高速且大推力范围内使用。

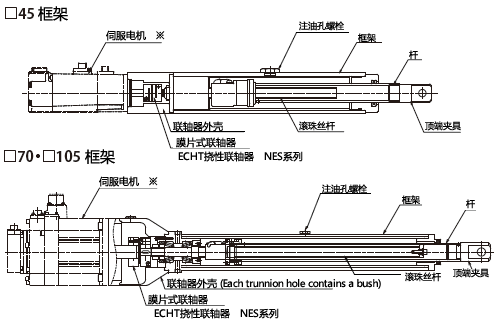

2． 结构
驱动部
[电机]
可选择各厂商的伺服电机。伺服电机由顾客自行安装或顾客将电机送到敝司组装。
连接部
[联轴器]
采用本公司ECHT绕性联轴器 NES系列产品。具有行业中最高等级的轻量性和高刚性，可充分发挥伺服电机的性能。
工作部
[滚珠丝杆]
采用高效滚珠丝杆。在高频度驱动下，可实现长寿命。
[框架]
为实现轻量化，采用了铝型框架。而且，在组装磁性传感器后也不会改变电动缸的外形尺寸。
3． 型号表示举例
(1) 容许推力
[□45框架]
15: 150N｛15.3kgf｝
30: 300N｛30.6kgf｝
[□框架]
150: 1500N｛153kgf｝
300: 3000N｛306kgf｝
[□105框架]
1500: 15000N｛1530kgf｝
(2) 电机安装方法
F: 电机直连(无减速机)
R: 精密行星减速机
(3) 减速比
3: 1/3, 4: 1/4, 5: 1/5,
7: 1/7, 9: 1/9, A: 1/10
(4) 本体形状
T: 直线
(5) 行程
例) 3: 300mm
(6) 安装代码
例) G5L: 以750W三菱电机为例
(7) 电机安装
A: 顾客自行安装
B: 顾客将电机送到敝司组装
※1 行程表示举例。实际的行程请参照标准机种一览表

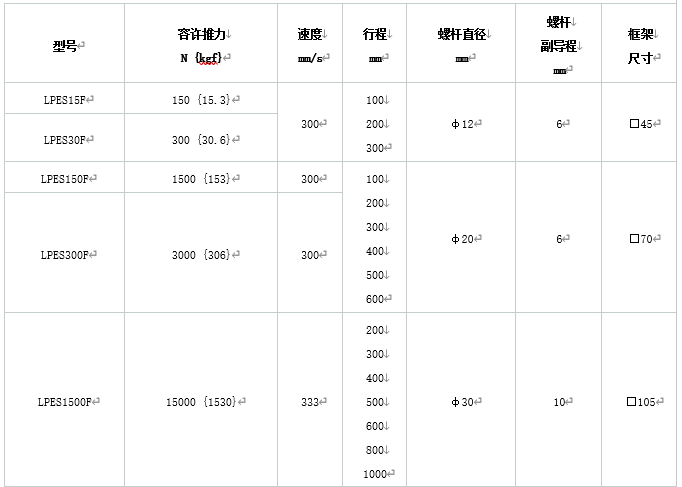

4． 标准机型一览表
※速度表示3000 r/min输入时的数值。
5. 可选项
关于选配件，请通过页面上方的「尺寸详细说明」按钮进入到产品详细信息画面后再进行确认。
