T系列
坚固·高品质的动力缸。
强力保持负载的刹车电机，实现低噪音的齿轮速度减速部，为动力缸专门开发的高效滚珠丝杆，保护对方装置的安全装置，丰富的选配件根据您的用途以供选择。
可在室外使用(IP55)
2018年5月底终止销售定格推力6吨以上的机型。
【部分产品终止销售的通知】
2018年5月底终止销售定格推力6吨以上的动力缸T系列。(2017.06.01)
推力6吨以上的后续机型推荐使用「U系列」
• 咨询
• 椿本链条(上海)有限公司
1． 特点
易选的2大类型
根据安全装置的不同,分为2大类型。TB型装有湿式打滑离合器。TC类型装有推力检测限位开关。
丰富的机种
根据用途、推力、速度不同，有大量标准机型产品来对应。推力从2.45kN到313 kN之内，速度从10mm/s到120mm/s内来选定。
切实运行
全机型使用高效滚珠丝杆和静肃减速部和高可靠性的刹车电机。各系列内置高可靠性的安全装置以应对过载。
丰富的选项
行程调整限位开关：外置和内置2种，行程传感器为电位器方式及旋转编码器方式的2种。用序列器控制，更方便。

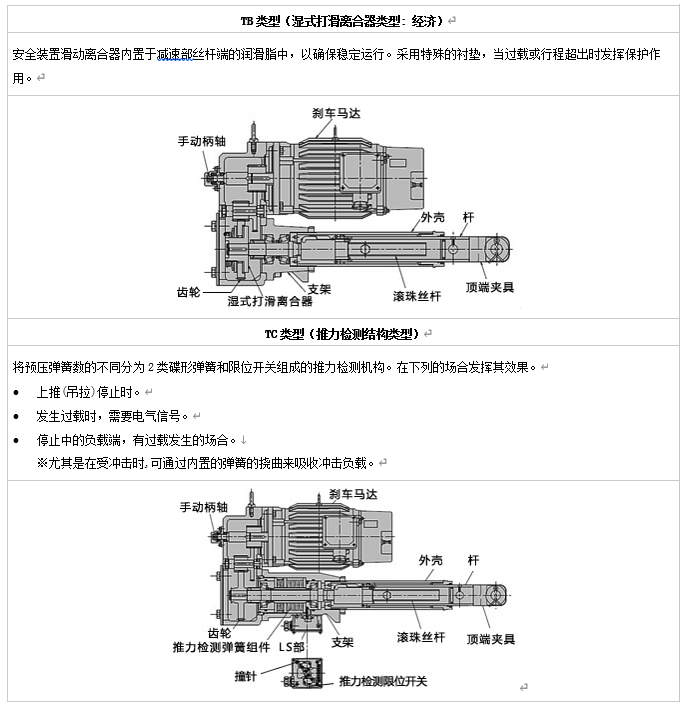

2． 各类型(保护装置)的分开使用·构造
(1) 系列
LPTB: 湿式打滑离合器类型
LPTC: 推力检测装置类型
(2) 额定推力
250： 2.45kN｛250kgf｝
500： 4.90kN｛500kgf｝
1000： 9.80kN｛1000kgf｝
2000： 19.6kN｛2000kgf｝
4000： 39.2kN｛4000kgf｝
32000： 313kN｛32000kgf｝
(3) 行程
2: 200mm
3: 300mm
5: 500mm
10: 1000mm
(4) 选项
L: 附带2个行程调整外部LS
L3: 附带3个行程调整外部LS
K2,K4: 位置检测内部LS
P: 电位器
R: 旋转编码器
C: 附带夹板夹具
I: I形顶端夹具（标准为无记号）
J: 附带防尘罩
F: 电机接线盒及外部LS任意不同规格
• 本体型号不含耳轴夹具，需要时请指定耳轴型号。
• 选配件中备有手动操作用方向盘。
• 推力32吨的类型，动力缸U系列32吨将于2018年10月起开始销售。
使用型号导航可自动合成型号

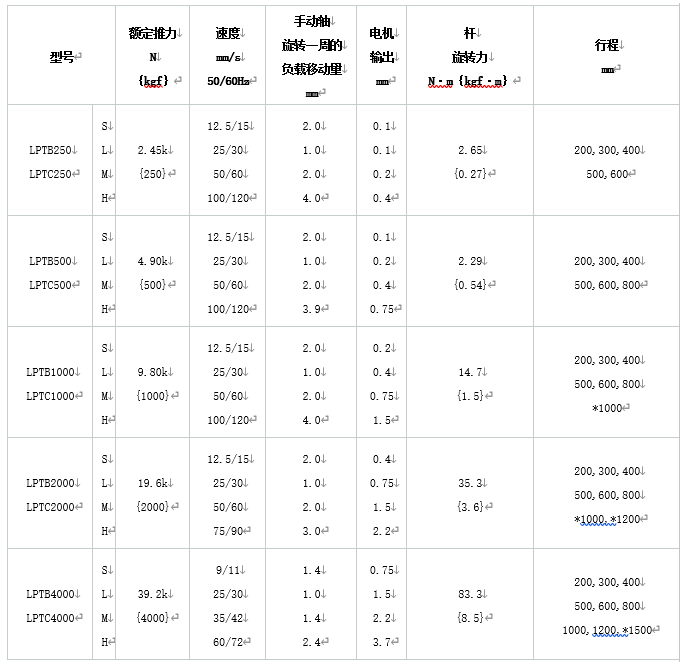

4． 标准规格
• 注) 速度表示电机的同时期转数。
• *符号行程的场合，额定推力受限。详细内容请向敝公司咨询
定格推力6吨以上的类型在2018年5月底终止销售。后续机型推荐使用U系列。
动力缸 U系列
动力缸 U系列
U系列 产品型号检索
型号导航

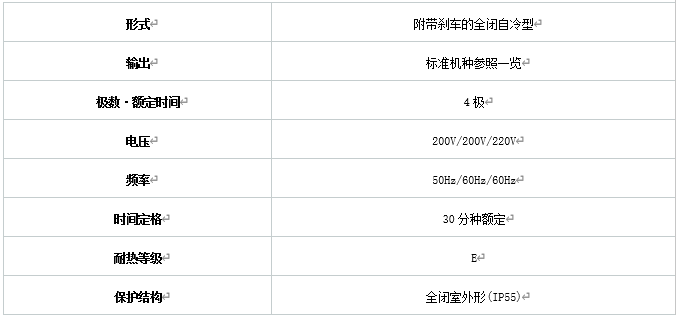

5． 电机规格
注) 上述以外的400V/440也可订制
6． 选项类
关于选配件，请通过页面上方的「尺寸·产品规格」按钮进行到产品详细信息画面后，进行确认。
