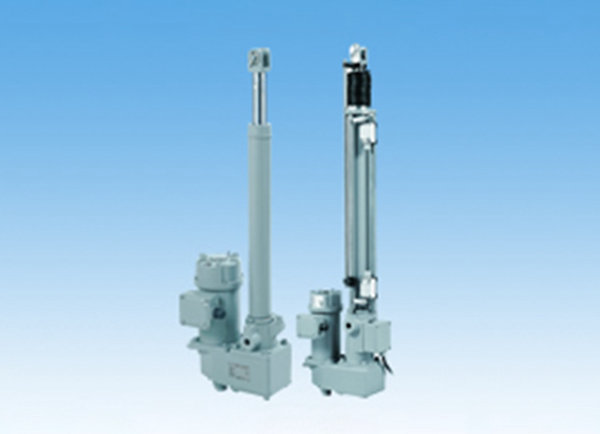

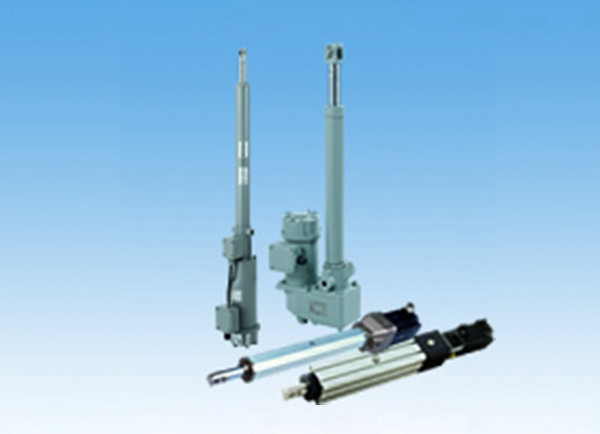

动力缸
仅需简单配线即可使用的直线作动机。（电动动力缸）

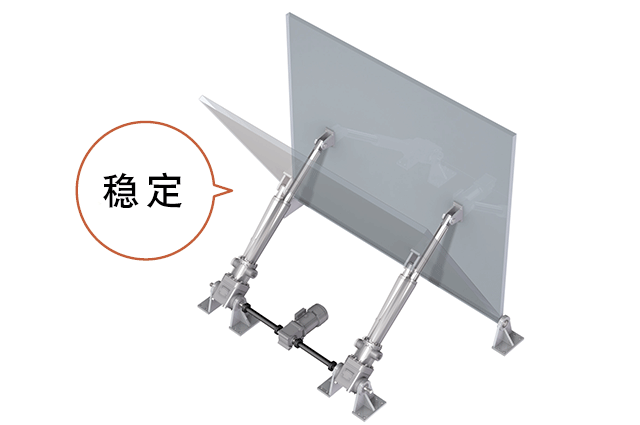

不使用液压和空压，操作简单。缸体部分采用螺杆和螺母结构，高性能，运行稳定。
各个系列内置安全装置，在超负载的时候可准确启动。
• 咨询
• 椿本链条(上海)有限公司
产品信息
• 2020.11.01
直线作动机商品目录登载了定格推力50吨的U系列动力缸。
• 2020.01.01
【扩大机型】新追加了动力缸U系列定格推力50吨的机型。
• 2019.10.01
【新产品】动力缸 U系列同步规格新上市。
• 2019.10.01
【销售终止】动力缸 同步系列 （定格推力6吨以上）终止销售的通知

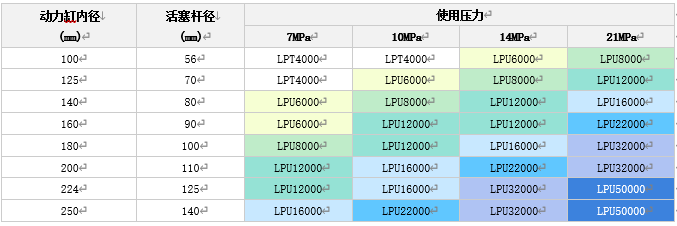

适用于替换大口径油压动力缸
扩大机型，定格推力50吨机型可对应内径250mm为止的油压动力缸。
动力缸可解决液压缸的问题点
使用动力缸替换液压缸的利点...
椿本动力缸，结构紧凑，易于控制维修，广泛用于各个行业。与液压动力缸不同，无需液压泵来保持推力，可将用电量降至1/5，有助于削减成本。

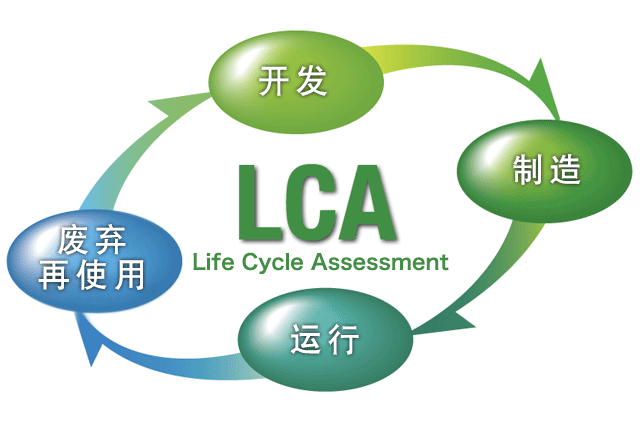

LCA认定的节电效果和成本效益

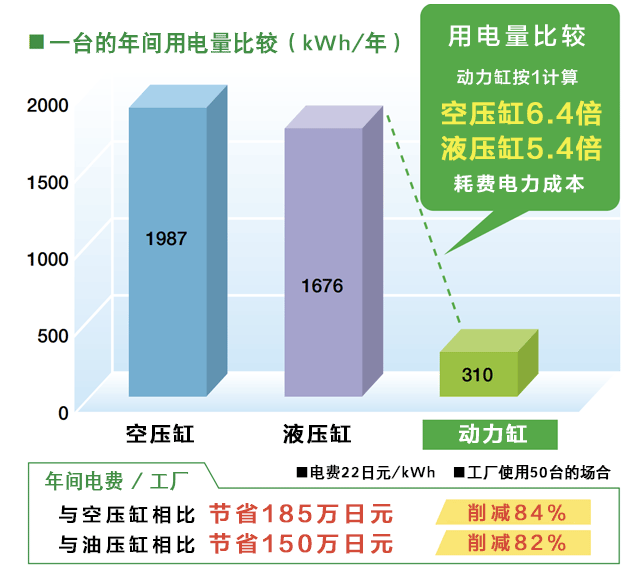

动力缸的LCA评估
动力缸与液压·空压设备相比，大幅削减用电量，取得了LCA (生命周期评估)的认定节电效果。
设置·维修简便
电动化系统构成简单，设置维修也简便。仅需连接驱动电源线，无需液压配管，不存在本体和配管的漏油风险。

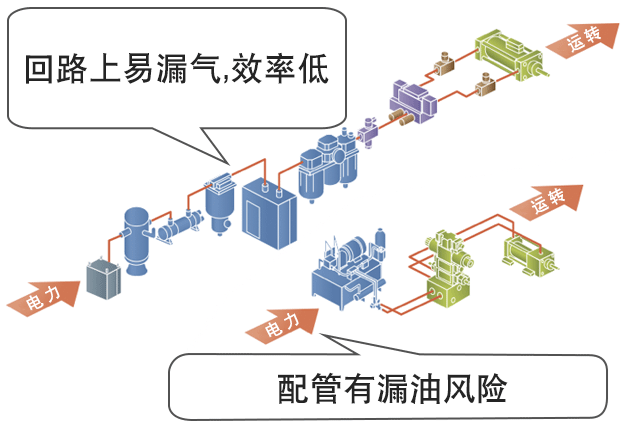

液压·空压缸的场合...
系统构成复杂

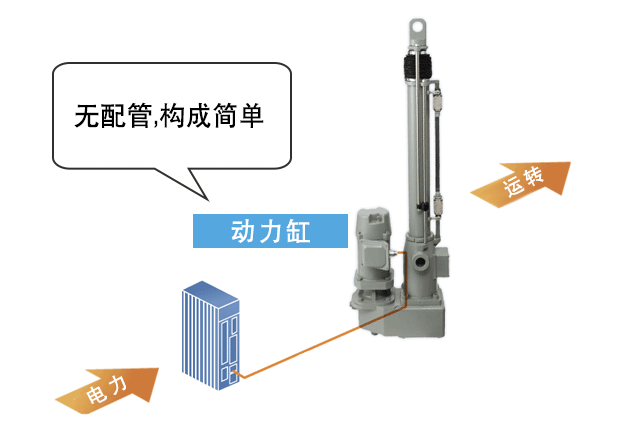

动力缸...
系统构成简单
控制简便
不受安装方向和运行方向的影响,可按照一定的速度运行。使用止动电机，在保持负荷时不使用电力，节省能源，消除停电时的下落事故的风险。
速度控制 ·停止控制
不受负荷条件影响，速度稳定

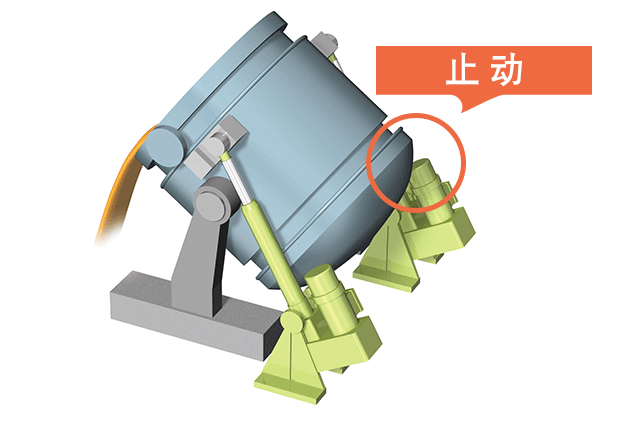

保持负荷
可保持在停止位置的负荷
适用于电动化的动力缸
介绍最适于替换液压缸的椿本电动动力缸。
动力缸 U系列
推力6吨以上的电动动力缸
U系列特辑
动力缸 蜗轮系列
与液压缸极其相似的电动动力缸
蜗轮系列特辑
动力缸 关联内容
※移动至椿本技术信息页面 TT-net。

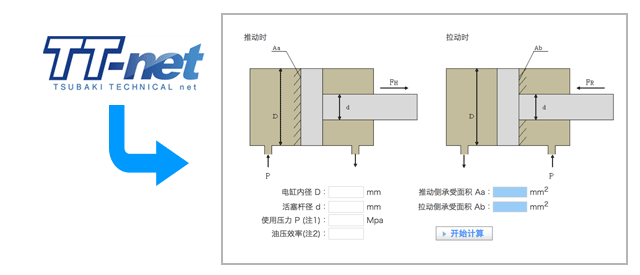

液压缸的简易推力计算 (网上)
可使用网上的推力计算，将液压缸的输出力换算为动力缸概略推力。
>>详细

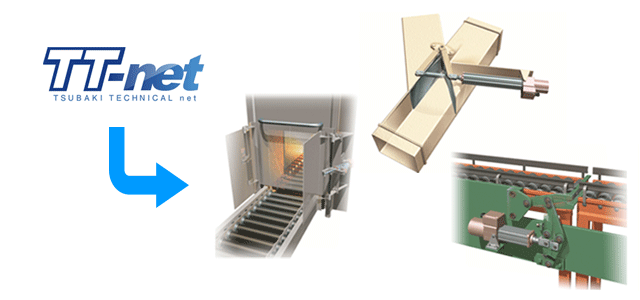

应用事例集 (用途)
介绍动力缸在各种用途的应用事例。
>>详细
产品种类
产品名・特点
U系列
与现有产品推力相同，小型轻量，适用于替换定格推力6吨以上的液压缸，简化装置。
o 大推力・50吨
o 可用于替换液压缸
o 使用寿命长
详细
U系列 同步规格
与现有产品推力相同，小型轻量。最适于使用一台电机同步运行复数台动力缸的场合。
o 大推力・32吨
o 同步运行
o 使用寿命长
详细
T系列
使用AC交流电源，中等推力的动力缸。可选择附带推力检测器，检知过载，保护设备。
o 中等推力・4吨
o 可对应特殊电机
详细
T系列 同步规格
最适于使用一台电机同步运行数台动力缸的场合。可选择附带推力检测器，检知过载，保护设备。
o 中等推力・4吨
o 同步运行
详细
蜗轮系列
最大推力类型的动力缸，适于替换液压缸。采用高精度蜗轮和高效率滚珠丝杆，与液压缸的尺寸相同。
o 大推力・50吨
o 低速·低频度运行
o 低噪音
详细
G系列
可使用AC交流电源的小推力动力缸。可根据用途选择螺杆的种类。
o 小推力・306kgf
o 可对应特殊电机
o 配线简单
详细
F系列
DC（电池）电源驱动用的小推力动力缸。购入AC适配器（选项）也可使用AC电源。
o 小推力・612kgf
o 轻量 ·小巧
详细
Eco系列 伺服类型
最大限度发挥伺服电机的性能，高速 ·高精度运行。
o 1.5吨 333mm/s
o 停止精度高
详细
Eco系列 CDS类型
最适于使用空压缸进行2点间运行的用途。附带电流检测式自我完结功能。
o 小推力・102kgf
o 按停·自我完结功能
详细
数据浏览/下载
目录/安装说明书
• 目录 日文
E-Book
PDF(115MB)
• 目录 英文
E-Book
PDF(69.1MB)
• 追加了动力缸U系列50吨机型 日文
E-Book
PDF(1MB)
图纸数据
